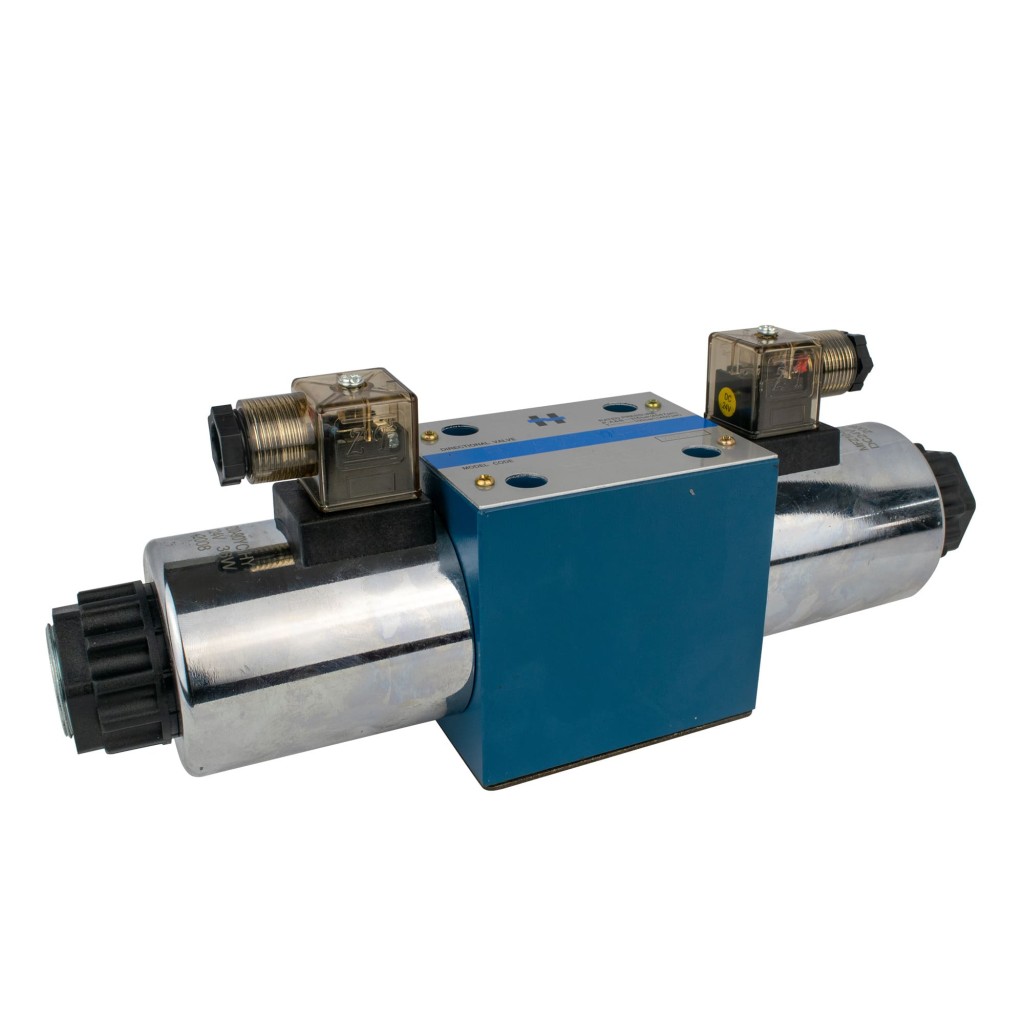

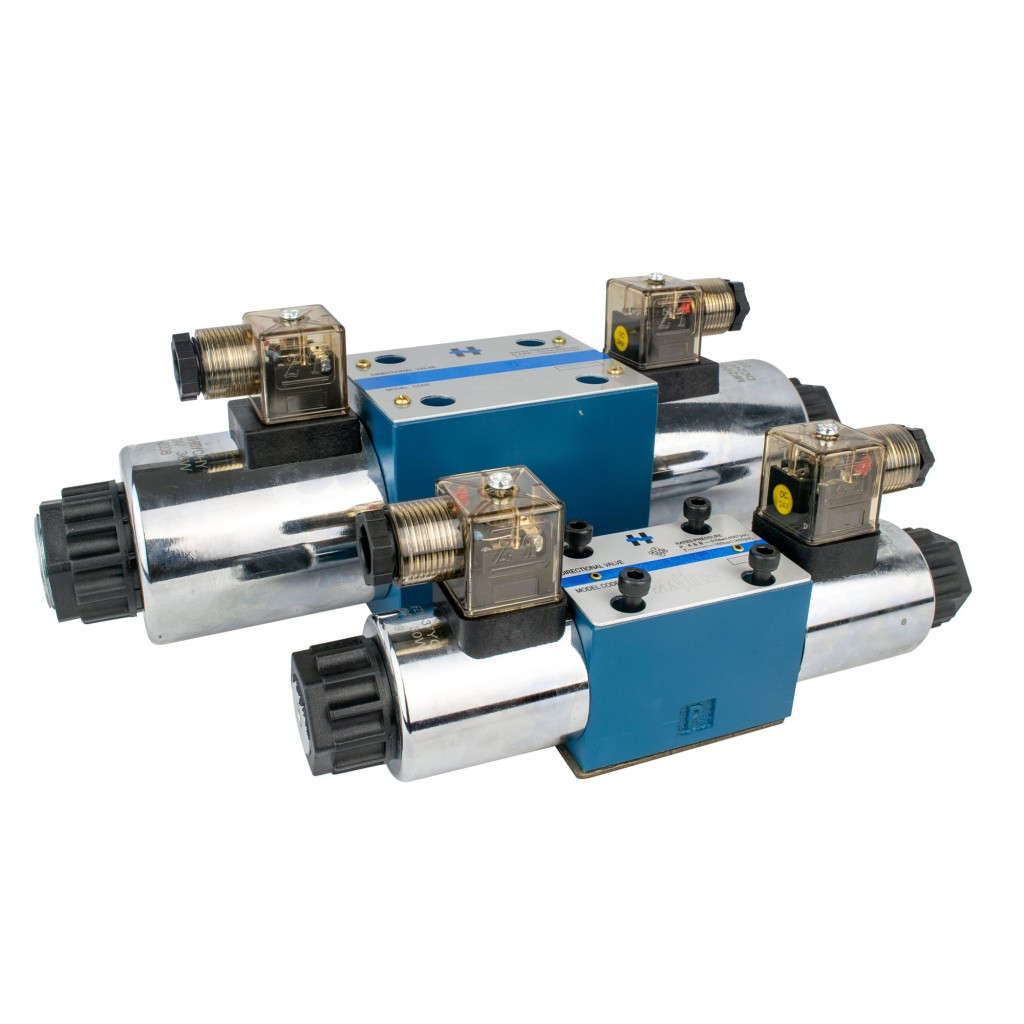

Válvula Direccional 315 BAR 24VDC 80 & 120 l/min
En Stock
La válvula de solenoide direccional FW o electroválvula direccional 4/3 inicia, detiene o cambia la dirección del flujo en un circuito hidráulico por medio de su accionamiento eléctrico.
\n
Nuestras electroválvulas se utilizan principalmente para controlar la dirección del flujo, y permite el desplazamiento de los cilindros o el giro de motores en ambos sentidos.
- FW-3C-D24-Z5L
- Automatización, Hidráulica
Válvula Direccional 315 BAR 24VDC 80 & 120 l/min
Características:
- Válvula de Centro cerrado/abierto/abierto negativo y tándem.
- Gran rango de flujo.
- Control preciso con altas frecuencias de trabajo.
- Grado de protección: IP65.
- Eficiencia del filtro de aceite mínimo recomendado: β10≥75.
- Incluye conectores.
Modelos:
| Válvula Direccional 315 BAR 24VDC 80 & 120 l/min |
SÍMBOLO |
|||||||||
| FW | Electroválvula direccional | 02 | Máximo Flujo 80 L/min | 3C2 | Centro Cerrado | D24 | DC 24V | Z5L |
Conector cuadrado con luz |
 |
| 3C3 | Centro Abierto |  |
||||||||
| 03 | Máximo Flujo 120 L/min | 3C4 | Centro Abierto negativo |  |
||||||
| 3C6 | Centro Tándem |  |
||||||||
Especificaciones Técnicas:
| MODELO | FW-02-3C2-D24-Z5L | FW-02-3C3-D24-Z5L | FW-02-3C4-D24-Z5L | FW-02-3C6-D24-Z5L | FW-03-3C2-D24-Z5L | FW-03-3C3-D24-Z5L | FW-03-3C4-D24-Z5L | FW-03-3C6-D24-Z5L |
| Presión de trabajo en puertos P, A, B | 31.5 MPa | |||||||
| Presión de trabajo en puerto T | 10 MPa | |||||||
| Máximo Flujo | 80 L/min | 120 L/min | ||||||
| Fluido de trabajo | Aceite mineral; ésteres de fosfato | |||||||
| Temperatura de trabajo | -20 a 70 °C | |||||||
| Viscosidad del fluido | 2.8~100 mm2/s | |||||||
| Voltaje | 24 VDC | |||||||
| Max. Frecuencia conmutada | 15000 T/h | |||||||
| Peso | 1.95 Kg | 6.7 Kg | ||||||
