Características:
- Ancho de banda: 300 MHz
- Frecuencia de muestreo: 2.5 GSa/s.
- 2 canales de entrada más entrada de activación externa.
- 10M de longitud de registro para cada canal.
- Pantalla LCD grande de 8 pulgadas 800 × 600 píxeles (SVGA).
- Escala automática, aprobado / reprobado, autoajuste, medición actual.
- Salida SVGA.
- Batería de litio de alta capacidad opcional disponible.
- Admite SCPI.
- (2) sondas 1x / 10x incluidas.
- Diseño delgado para una pequeña superficie de sobremesa.
- Dimensión: 340 x 155 x 70 mm.
- Peso: 4 lbs. (sin batería).
Especificaciones Técnicas:
|

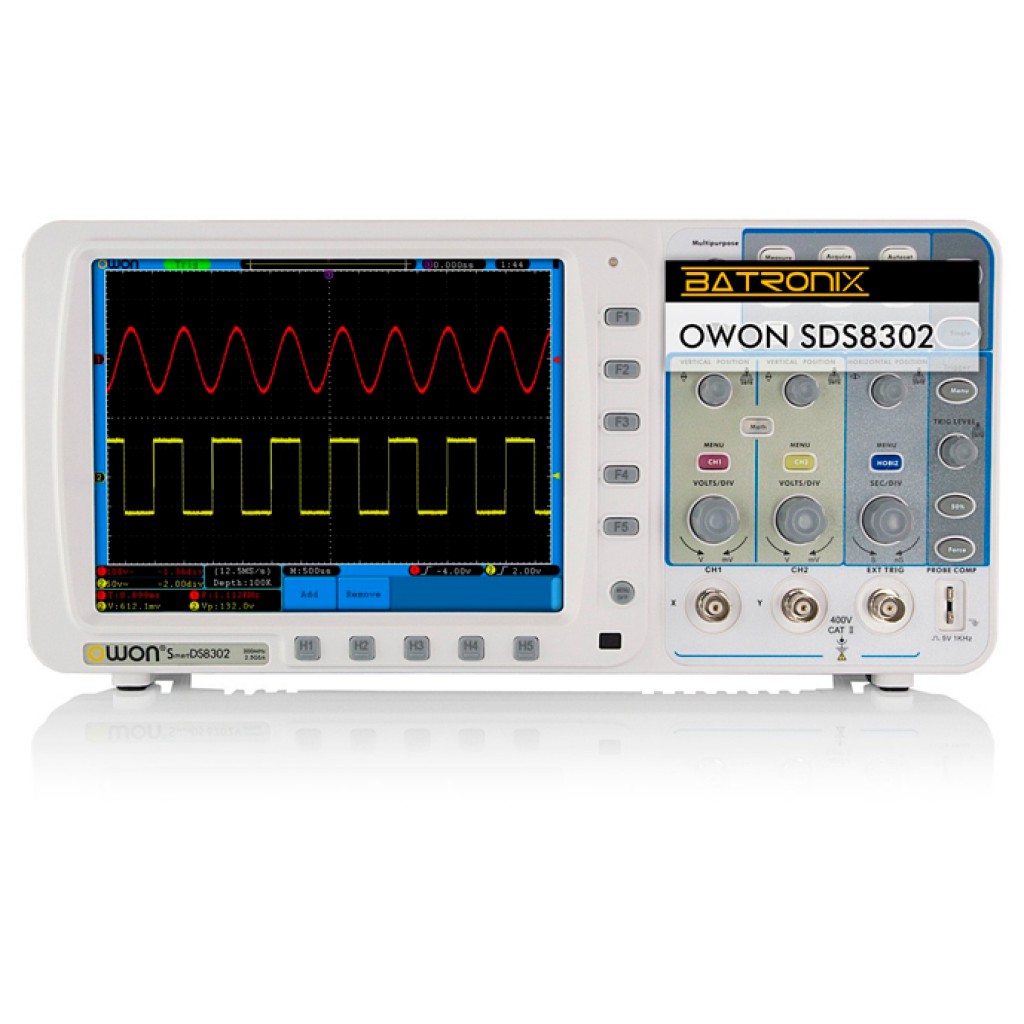

Modelo |
SDS8302 |
| Escala horizontal (S/div) | 1ns/div～100s/div, paso por 1~2~5 |
| Tiempo de subida | ≤1.17ns |
| Pantalla | 8” colorido LCD, 800x600 pixeles, 65535 colores |
| Canales | 2 + 1 (Externo) |
| Longitud de registro | Max 10M |
| Acoplamiento de entrada | DC, AC , Tierra |
| Impedancia de entrada | 1MΩ±2%, en paralelo con 10pF±5pF |
| Aislamiento de canales | 50MHz: 100 : 1, 10MHz: 40 : 1 |
| Max. voltaje de entrada | 400V (PK-PK) (DC + AC PK-PK) |
| Precisión de ganancia DC | ±3% |
| Precisión de DC | Promedio﹥16: ±(3% lectura + 0.05 div) por △V |
| Factor de atenuación de la sonda | 1X, 10X, 100X, 1000X |
| Respuesta de LF (AT, -3dB) | ≥5Hz (AC-acoplado, -3dB); DC (DC-acoplado) |
| Frecuencia de muestreo/ precisión en tiempo real | ±100ppm |
| Interpolación | (sin x)/x |
| Precisión de intervalo (△T) (ancho de banda completo) | Single：±(1 Intervalo de tiempo+100ppm×lectura+0.6ns); Promedio>16：±(1 Intervalo de tiempo +100ppm×lectura+0.4ns) |
| Resolución vertical (A/D) | 8 bits de resolución (2 canales simultáneos) | |
| Sensibilidad vertical | 2mV/div~10V/div | |
| Tipo de disparador | Edge, Pulse, Video, Slope, Alternate | |
| Modo de disparo | Automático, Normal, Individual | |
| Nivel de disparo | ±6 Divisiones desde el centro de la pantalla | |
| Modos de adquisición | Muestra, detección de pico y promedio | |
| Frecuencia de línea/ campo (Video) | Admite sistemas de transmisión estándar NTSC, PAL y SECAM | |
| Medida del cursor | △V y △T entre cursores | |
| Automático | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Sobreimpulso, Preshoot, Freq, Periodo, Tiempo de subida, Tiempo de bajada, Retardo A→B , Retardo A→B , +Anchura, -Anchura, +Duty, -Duty | |
| Forma de onda matemática | ＋, －, *, / ,FFT | |
| Almacenamiento de forma de onda | 15 formas de onda | |
| Figura Lissajous | Ancho de banda | ancho de banda completo |
| Diferencia de fase | ±3 grados | |
| Interface de comunicación | USB, almacenamiento en disco flash USB, Pass / Fail, LAN, VGA / COM (opcional) | |
| Cimómetro | Disponible | |
| Fuente de poder | 100V-240V AC, 50/60HZ,CAT Ⅱ | |
| El consumo de energía | < 24W | |
| Fusible | 2A, clase T, 250V | |
