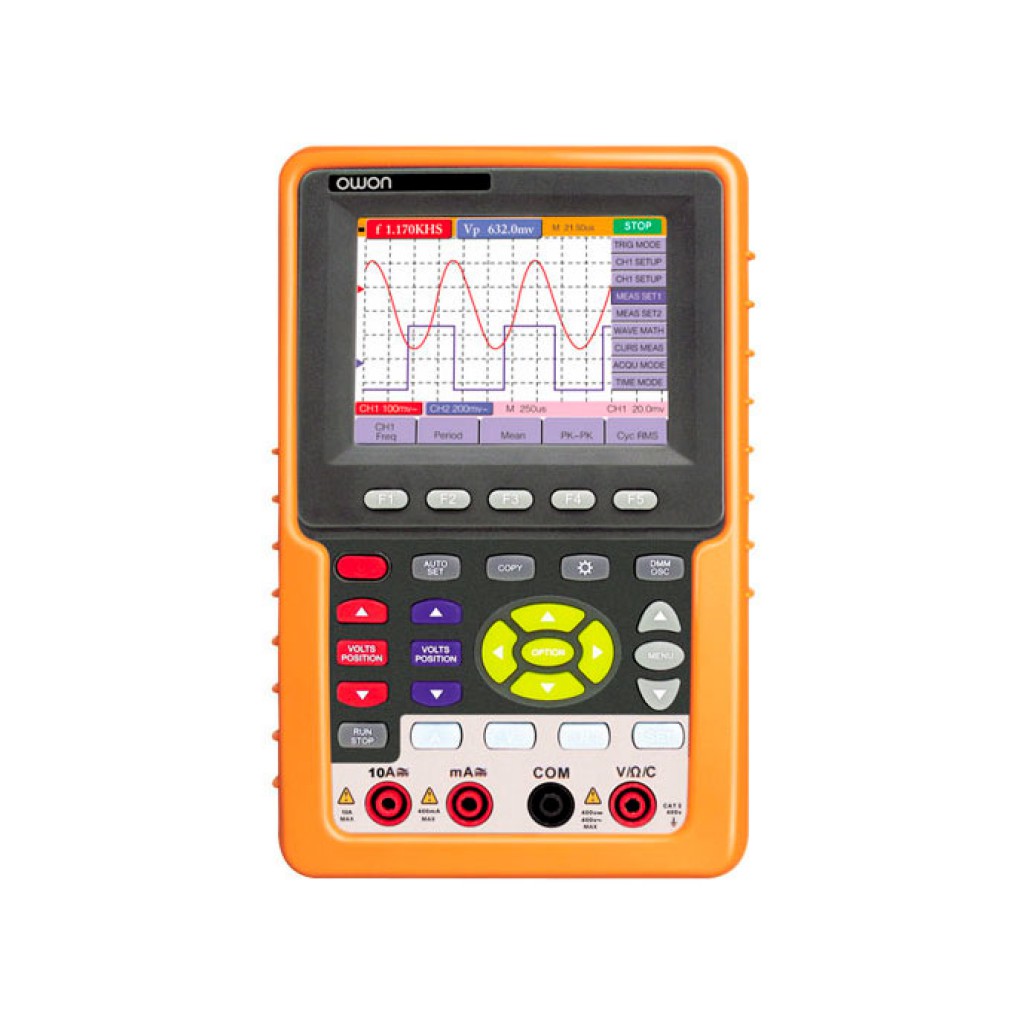

Osciloscopio Digital Owon HDS1022M-N
Depuración de circuitos electrónicos, prueba de circuito, diseño y fabricación, educación, entrenamiento, mantenimiento y pruebas de automóviles.
- HDS1022M-N
- Electricidad y Electrónica
Características:
- 2 en 1 (DSO + Multímetro).
- Función de escala automática.
- 20 grupos de medición automática (opción).
- Ancho de banda: 20 MHz
- Se admite la transmisión de datos USB.
- Multímetro recientemente compatible con SCPI.
- Registro y reproducción de forma de onda.
Especificaciones Técnicas:
| Modelo |
HDS1022M-N |
|
Ancho de banda |
20MHz |
| Frecuencia de muestreo (tiempo real) |
100MS/s |
|
Escala horizontal (s/div) |
5ns/div～100s/div, paso por 1～2.5～5 |
| Tiempo de subida (en entrada, típico) |
≤ 17.5ns |
|
Pantalla |
Pantalla en color de 3.8 pulgadas con panel TFT (640x480 píxeles, 65535 colores) |
| Canales |
dual |
|
Impedancia de entrada |
1MΩ ± 2%, en paralelo con 20pF ± 5pF |
| Longitud de registro |
Máx. 6000 puntos en cada canal |
|
Interpolación |
sin (x)/x |
| Factor de atenuación de la sonda |
1X, 10X, 100X, 1000X |
|
Acoplamiento de entrada |
DC, AC, y GND |
| Exactitud DC (promedio) |
promedio >16 : ±(5% lectura + 0.05div) por △V |
|
Sensibilidad vertical |
5mV/div～5V/div (en la entrada) |
| Resolución vertical (A/D) |
8 bits (2 canales simultáneamente) |
|
Voltaje máximo de entrada |
400 V (PK - PK) (DC + AC, PK - PK, impedancia de entrada 1MΩ, atenuación de la sonda 10: 1), CAT II |
| Tipo de disparador |
Edge, Video, Alternativo |
|
Modo de disparo |
Automático, Normal, Individual |
| Nivel de disparo |
± 6 divisiones desde el centro de la pantalla |
|
Modo de adquisición |
Muestra, detección de picos y promedio |
| Precisión de ganancia DC |
±3% |
|
Medida automática |
Vpp, Vavg, Vamp, Vrms, Frecuencia, Período, Vmax, Vmin, Vtop, Vbase, Sobreimpulso, Pre-disparo, Tiempo de subida, Tiempo de caída, Retardo A → B ↑, Retardo A → B ↓, + Ancho de pulso, - Ancho de pulso, + Ciclo de trabajo, -Ciclo de trabajo. | |
| Forma de onda matemática |
＋, －, ×, ÷, FFT |
|
|
Almacenamiento de forma de onda |
4 formas de onda | |
| Figura Lissajous | Ancho de banda |
ancho de banda completo |
|
Diferencia de fase |
±3 grados |
|
|
Interface de comunicación |
USB | |
| Fuente de alimentación |
100V-240V AC, 50/60Hz |
|
|
Batería de iones de litio |
7.4V, 6 horas de operación | |
| Dimensiones |
180 × 115 × 40 (mm) |
|
|
Peso (sin paquete) |
645 g |
|
Especificaciones del Multímetro
|
Lectura a escala compl0eta |
3(3/4) dígitos (máx. 4000 cuentas) | diodo | 0V-1.5V |
| Impedancia de entrada | 10 MΩ | Medición de encendido/apagado |
< 50 (± 30) pitido |
|
Voltaje |
VDC: 400 mV, 4 V, 40 V, 400 V, 1000 V: ± (1% ± 1 dígito); entrada máxima: DC 1000V VAC: 4 V, 40 V, 400 V: ± (1% ± 3 dígitos), 750 V: ± (2% ± 3 dígitos); Frecuencia: 40Hz - 400Hz; entrada máxima: AC 400V (valor virtual) | ||
| Corriente | DC: 40mA, 400mA: ± (1.5% ± 1 dígito), 10A: ± (3% ± 3 dígitos) AC: 40mA: ± (1.5% ± 3 dígitos), 400mA: ± (2% ± 1 dígito), 10A: ± (5% ± 3 dígitos) | ||
|
Impedancia |
400Ω: ± (1% ± 3 dígitos), 40ΚΩ - 4ΜΩ: ± (1% ± 1 dígito), 40MΩ: ± (1.5% ± 3 dígitos) | ||
| Capacitancia |
51.2nF - 100uF : ±(3% ± 3 dígitos) |
||
