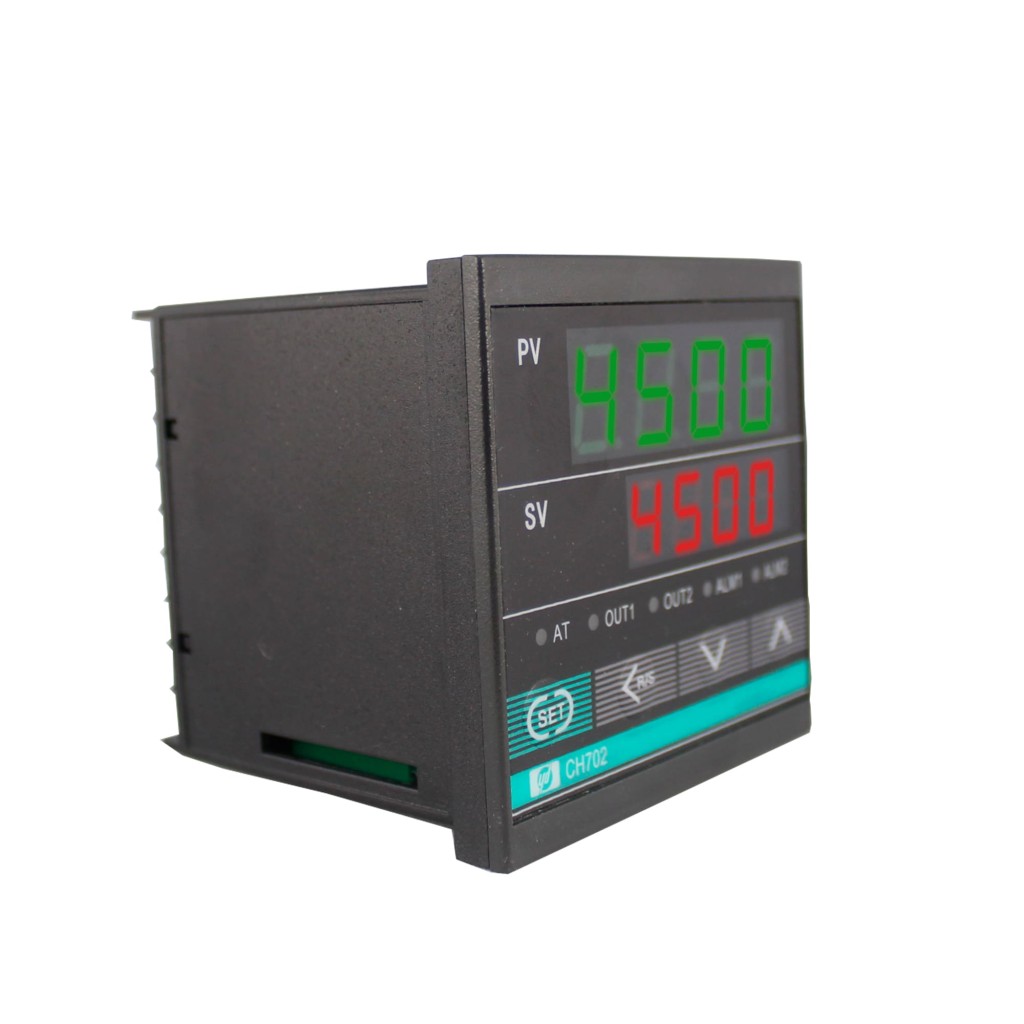

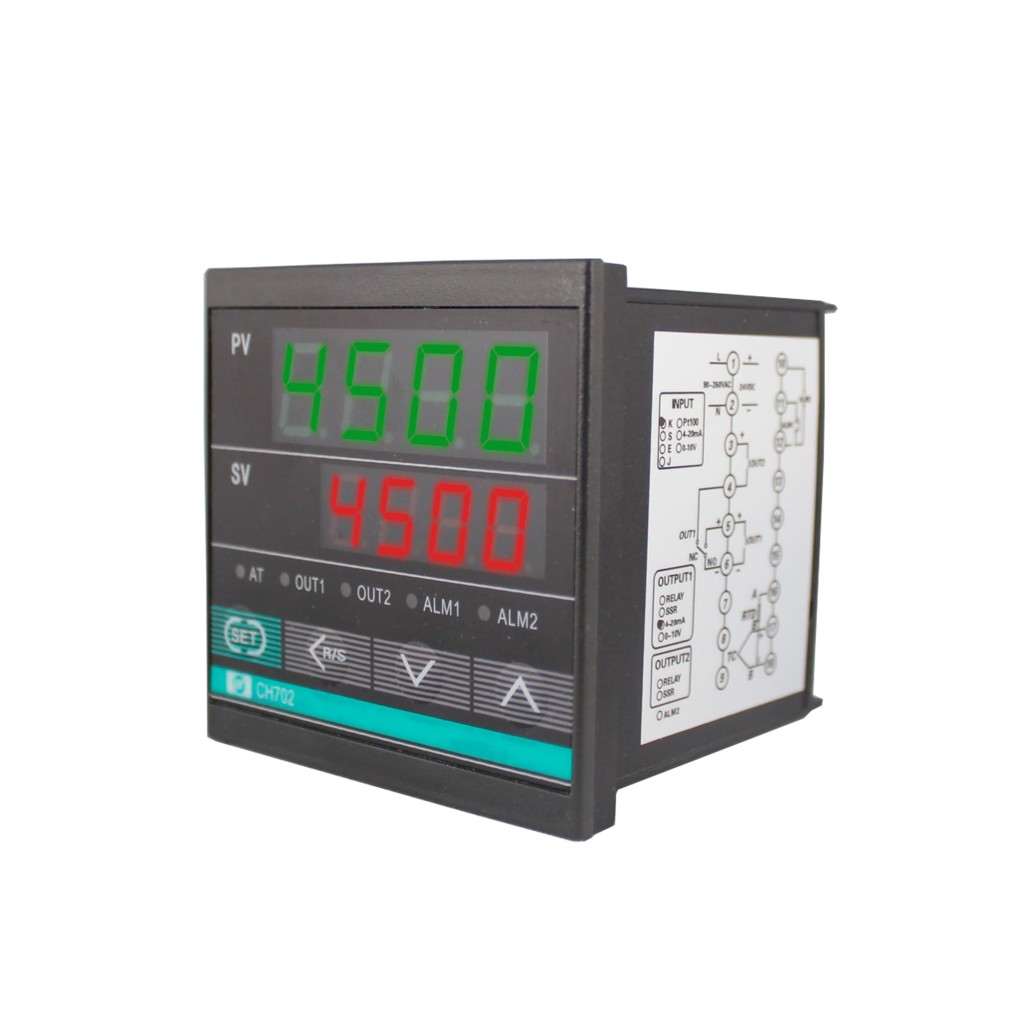

Controlador de Temperatura - Salida 4-20mA (72x72mm)

En Stock

El controlador digital de temperatura CHD-702A, muestra la lectura de la temperatura actual (variable real) y de a consigna (variable deseada). Se puede configurar el controlador mediante las opciones del PID, On/OFF y el proporcional. Existe la opción para que los parámetros del PID se puedan calcular en el modo autoajuste, los cuales son calculados automáticamente por lo que mejora la estabilidad del sistema y la precisión en el control.

Controlador de Temperatura PID – Salida 4-20mA (72X72 mm) CHD702A

Características:

  • Entrada universal (Analógico, TC, RTD).
  • PID con auto-tuning.
  • Precisión 0.5% F.S.
  • Fuente de poder opcional 90-260 VAC – 50/60Hz.
  • Salida analógica: 4-20mA.
  • Doble línea para la pantalla de 4 dígitos.
  • Montaje en panel.
  • Salida de alarma.

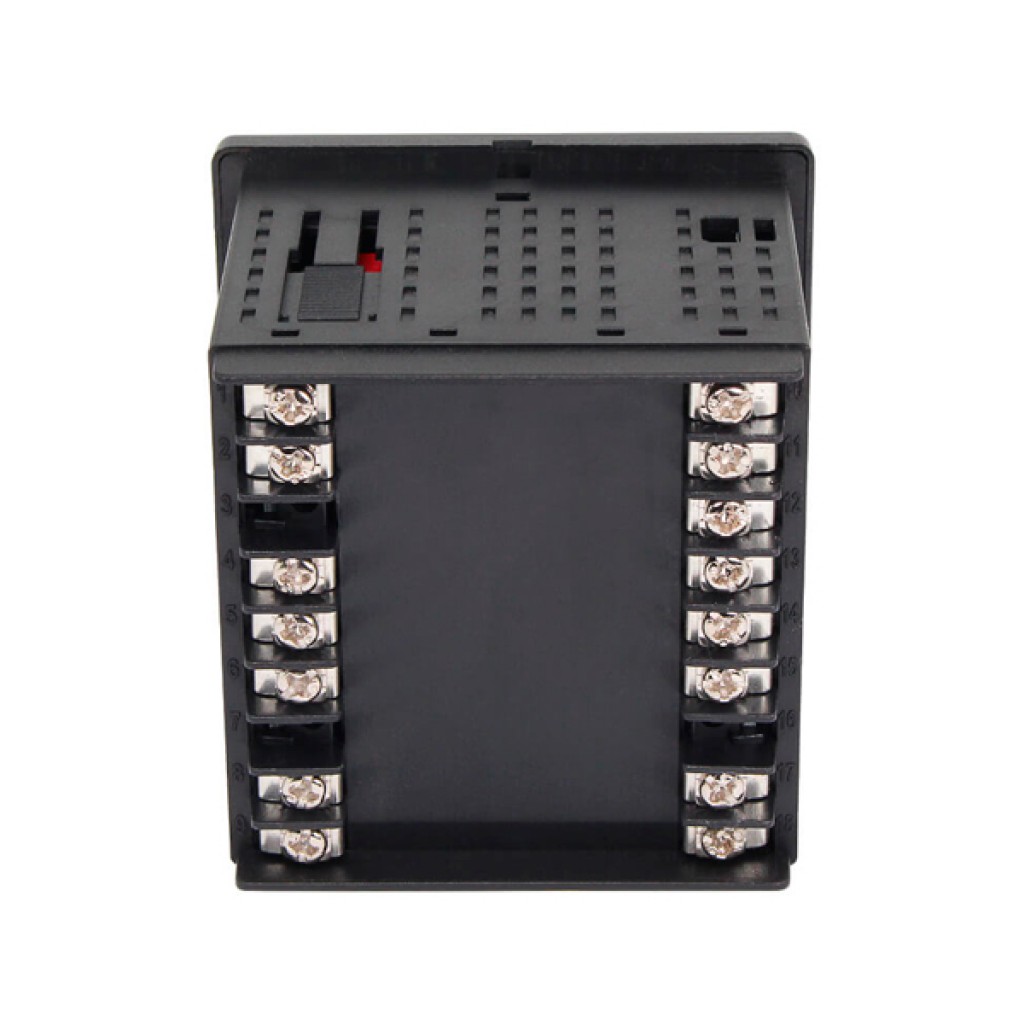

Configuración de Pines:

Especificaciones Técnicas:

Termocuplas: K, J, R, S, B, E, T, N, U, L, PLII, W5Re/W26Re.
RTD: PT100 y Jpt100.
Analógico:
  • 0-5VDC (-1999-9999 rango configurable).
  • 1-5VDC (-1999-9999 rango configurable).
  • 0-10mADC (-1999-9999 rango configurable).
  • 4-20mADC (-1999-9999 rango configurable).
Fuente de alimentación 90 a 260VAC.
Consumo de potencia 5 VA (Máximo).

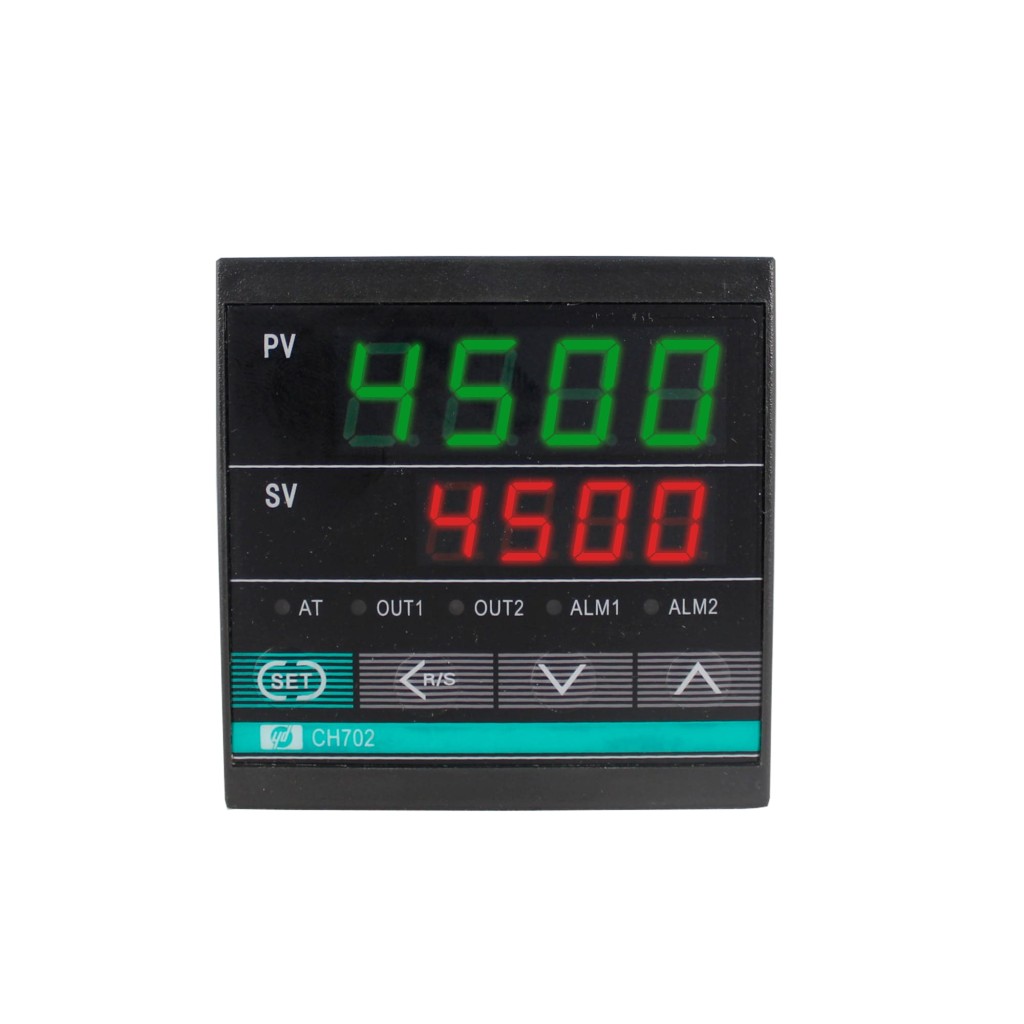

Pantalla: Doble línea de 4 dígitos, 7 segmentos LED.
Método de control P, PID, PI, PD, ON/OFF(P=0).
Entradas Termocuplas (K, J, R, S, B, E, N, T, U, L, PLII, W5Re/W26Re), RTD (Pt100, JPT100).
Salida Salida de corriente (4 – 20mA).
Salida auxiliar 24VDC
Exactitud de medición +/- 1 ºC
Precisión de medición: 0.5%FS
Salida de alarma Alarma de una etapa
Modos de alarma
  • Desviación alta.
  • Desviación baja.
  • Desviación alta/baja.
  • Procesos altos.
  • Procesos bajos.
Banda proporcional (P) 0.1 – 999.9 / 1 – 9999 (30 por defecto).
Tiempo integrativo (I) 1 – 3600S (240S por defecto).
Tiempo derivativo (D) 1 – 3600S (60S por defecto).
Control del tiempo (T) 1 – 100S (2S para conmutador SSR y salida 4 – 20mA).
Muestreo del tiempo 0.5 segundos.
Temperatura ambiente 0ºC – 50ºC
Retención de memoria Si
Humedad de ambiente 45% - 85% RH
Peso CHD - 702 (0.22Kg).
Dimensiones CHD – 702 – 72mm*72mm - (67,5mm*67,5mm*92mm).
